Комплект цевья для АК Зенит Лидер

Комплект цевья для АК Зенит "Лидер"

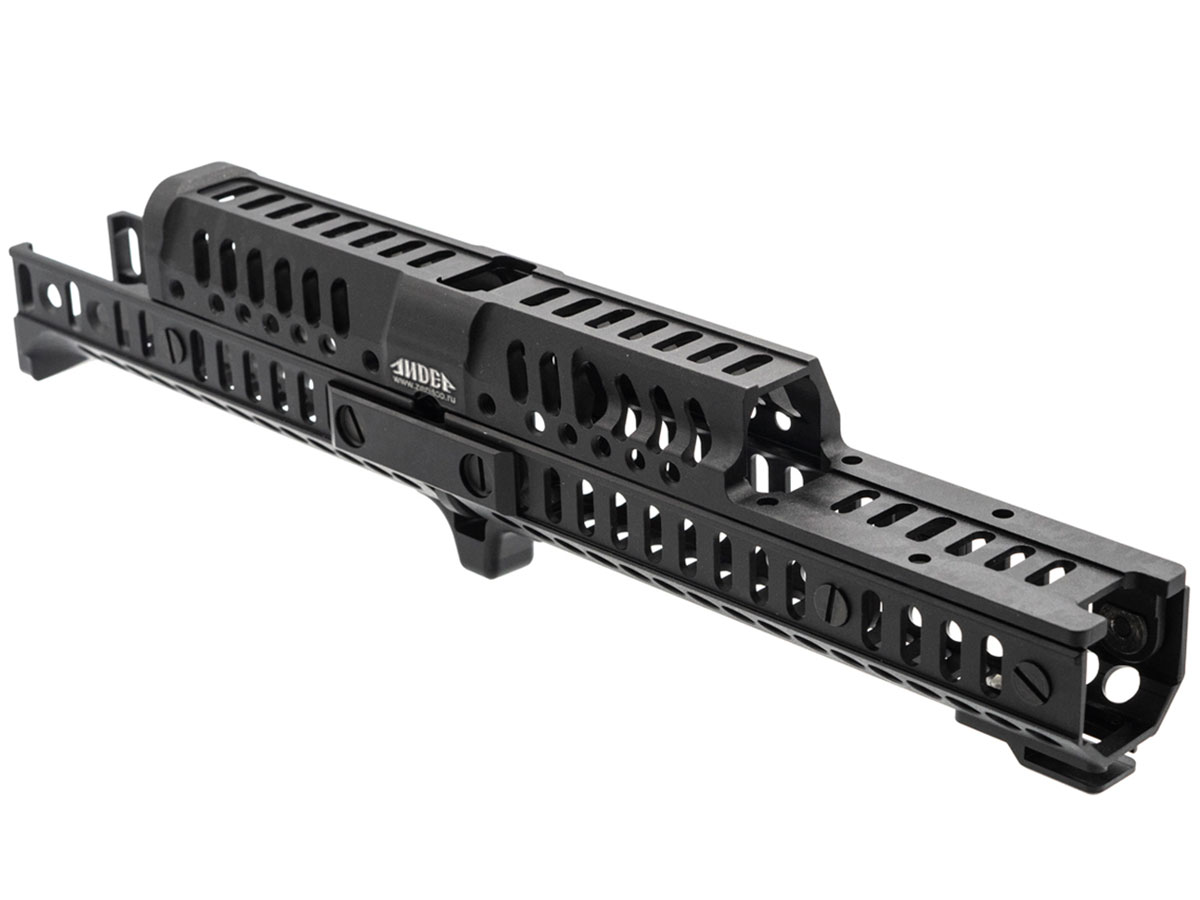

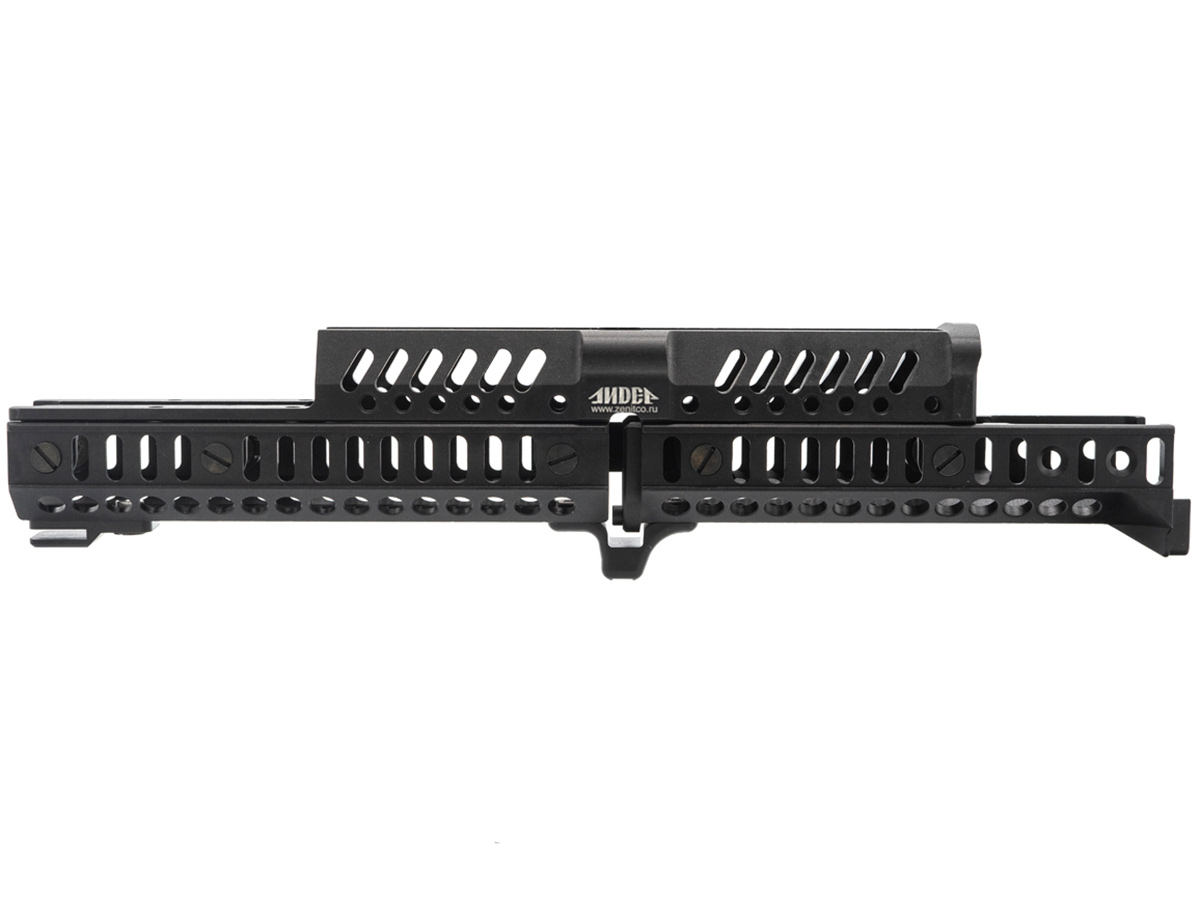

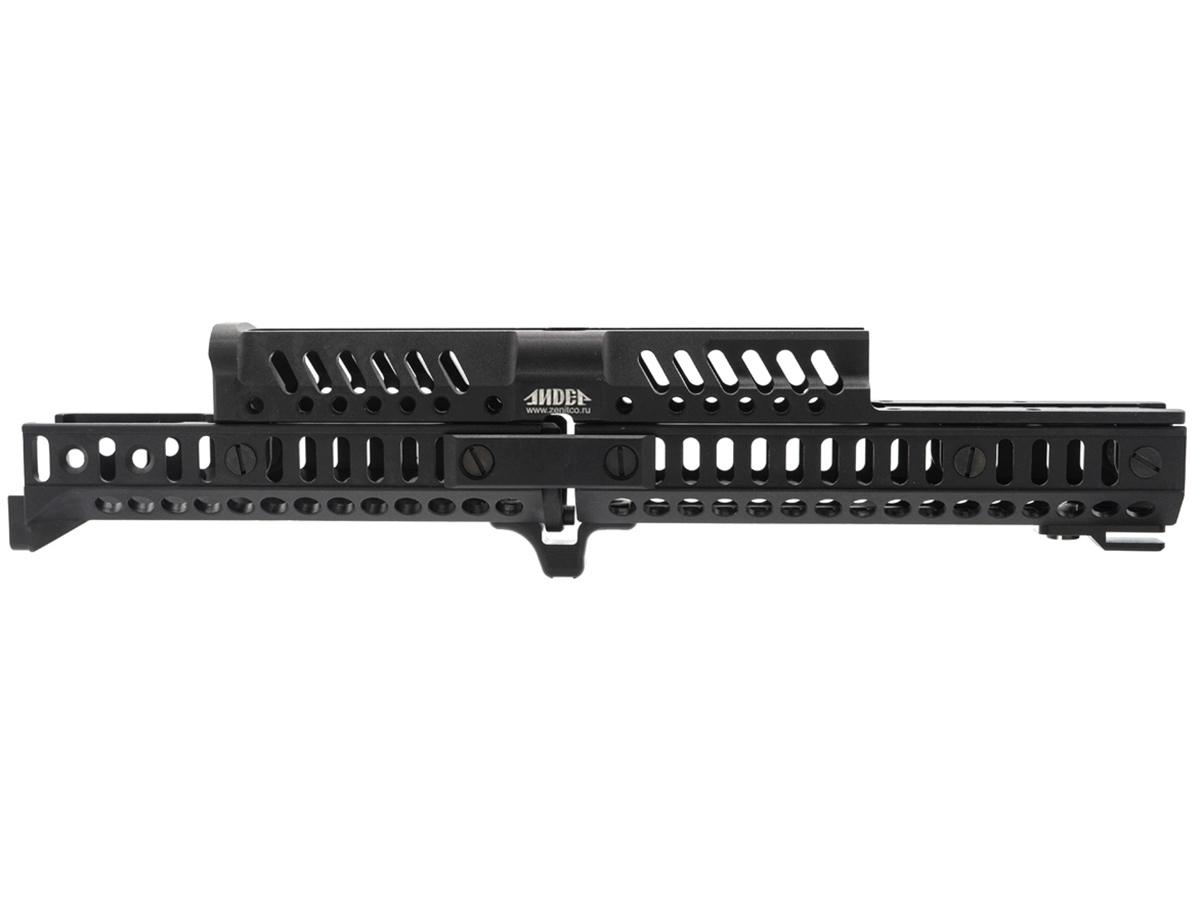

Комплект «Лидер» предназначен для установки на место штатного цевья АК и карабинов на его основе с длиной ствола не менее 415 мм (несовместим с короткими версиями).

Комплект «Лидер» имеет направляющие Базис с четырёх сторон, позволяющие установку дополнительного оборудования, совместимого с Базисом напрямую на цевьё (упоры, антабки, кнопки, фиксаторы провода, накладки, рукоятки, дополнительные планки Пикатинни). Для установки оборудования, совместимого с Пикатинни, возможна установка дополнительных планок Пикатинни (приобретаются отдельно) Б-2, Б-2Л, Б-2М, Б-2У в любом месте на направляющей Базис.

В передней части комплекта «Лидер» расположена заниженная часть для установки прибора комбинированного «Перст-4»: как отдельного устройства, так и блока, который интегрируется в комплект. В случае работы без «Перста» возможна установка эргономичной вставки (приобретается отдельно).

Преимущества при эксплуатации:

• наличие платформы в передней части для установки прибора комбинированного «Перст-4»
• прочность
• обеспечивает удобство хвата
• улучшает охлаждение ствола оружия
• создаёт возможность крепления дополнительного оборудования

Технические характеристики:

• Материал: сплав алюминия Д16Т
• Длина комплекта: 338 мм
• Рабочий диапазон температур окружающего воздуха: от -50 до +50 С.

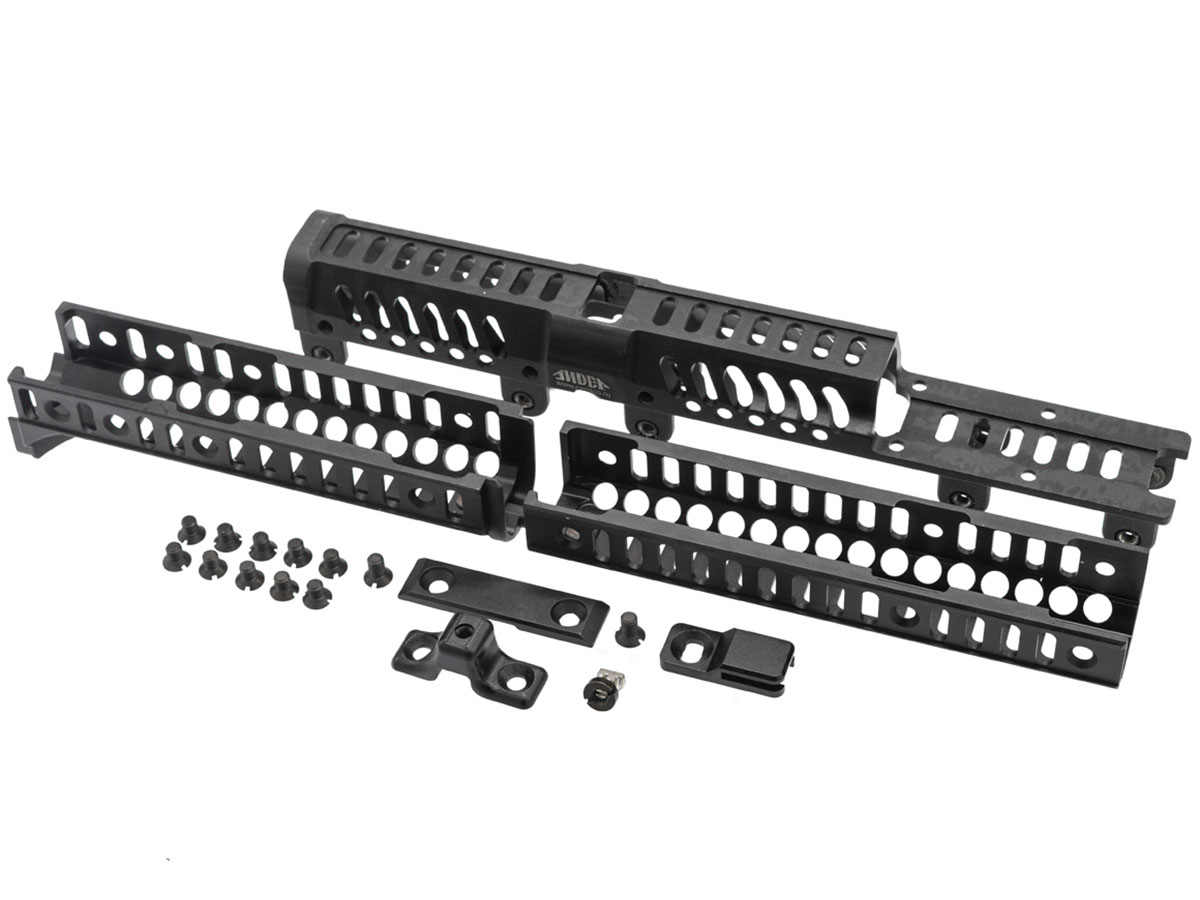

Комплектность поставки:

• Кронштейн Б-10Л – 1 шт.
• Кронштейн над газоотводной трубкой Б-31 Лидер – 1 шт.
• Дополнительная насадка Лидер – 1 шт.
• Упор Лидер – 1 шт.
• Стяжка Лидер – 1 шт.
• Б-2 Лидер – 1 шт.
• Зацеп Лидер – 1 шт.
• Винты М5х7 – 10 шт.
• Кулачковый зажим – 1 шт.
• Винт М5х9 – 2 шт.
• Руководство по эксплуатации – 1 шт.

Для установки комплекта «Лидер» на оружие необходимо:

• 1. Произвести неполную разборку оружия: снять штатное цевьё и газоотводную трубку. Снять с газоотводной трубки штатную накладку.
• 2. Установить вместо штатного цевья кронштейн Б-10Л. Для этого:

– 2.1. Установить на Б-10Л штатную оковку. Выступающий элемент на цевье должен войти в отверстие для шомпола в оковке. Если в штатной оковке нет отверстия для шомпола (например, как в TG2), то выступающий элемент на цевье необходимо спилить. Больше ничего не спиливать! В случае наличия отверстия на оковке спиливать выступающий элемент не надо!

– 2.2. Совместить свободный конец цевья Б-10Л с пазом ствольной коробки.

– 2.3. Положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-10Л в ствольную коробку оружия. Удары допустимы только по проставке. Цевьё входит жестко, пилить его не допускается. Жесткость посадки цевья влияет на надежность посадки прицельных приспособлений, тем самым влияя на точность стрельбы.

– 2.4. Закрыть флажок на оковке.

• 3. Установить газоотводную трубку. Опустить замыкатель газовой трубки.
• 4. Установить кронштейн Б-31 Лидер.
• 5. Установить кронштейн ДЛ Лидер.
• 6. Соединить Б-10Л и ДЛ Лидер сбоку при помощи стяжки Лидер. Стяжка прикручивается при помощи винтов М5х9 (более длинные). Во все остальные места соединения Б-10Л, Б-31 Лидер и ДЛ Лидер вкрутить винты М5х7 (более короткие).
• 7. Соединить Б-10Л и ДЛ Лидер снизу при помощи упора Лидер. Упор прикручивается при помощи винтов М5х7 (более короткие).
• 8. Установить зацеп Лидер так, как показано на изображениях в инструкции. Если зацеп входит туго, воспользуйтесь молотком и проставкой.

Жесткость посадки цевья и кронштейнов, входящих в комплект, определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
